【安徽电力安装】接地装置及接地线 安装施工工艺
发布时间：2023年04月06日 来源：巨力电力 浏览次数：
1、 接地线
安徽电力安装工艺标准
（1）接地电缆导体截面的选择应满足规划载流量和通过系统最大短路电流时热稳定的要求。
（2）接地线沿建筑物墙壁水平安装时，离地面距离宜为250～300mm，接地线与墙壁间的间隙宜为10～15mm。
（3）明敷接地线（接地排）应在每个区段或者可接触到的地方，表面涂以用15～100mm宽度相等的绿色和黄色相间的条纹，一般为三间隔有接地线引至的接地点处，均应标以接地符号。
（4）箱体与支架接地良好，接地干线应与接地网直接相连。
设计要点
（1）电缆的接地线截面面积应满足热稳定要求。
（2）接地线应尽量短且不允许接续。料绝缘电力电缆终端时，应防止尘埃、杂物落人绝缘内。严禁在雾或雨中施工。
安徽电力安装施工要点
（1）安装位置不应妨碍设备的拆卸和检修，便于检查。
（2）接地线应按垂直或水平安装，亦可与建筑物倾斜结构平行安装，在直线段上不应有高低起伏及弯曲等状况。
（3）接地线跨越建筑物伸缩缝、沉降缝处时，应设补偿器，补偿器可用接地线本身弯成弧状代替。
（4）中间接头的接地线处理应严格按照附件设计图纸进行。
（5）每个电气装置的接地应以单独的接地线与接地干线相连，不得在一个接地线中串接几个需要接地的电气装置。
（6）接地线的接线端子宜采用压接方式。
（7）接地线应有明显的接地标识。
监理要点
（1）巡视检查接地线的制作应严格按照设计的要求，安装要规范。
（2）巡视检查终端接地线用接线端子直接与接地排相连，接地箱内需标好相色。
（3）巡视检查每个电气装置的接地应以单独的接地线与接地干线相连，不得在一个接地线中串接几个需要接地的电气装置。
（4）对接地线进行巡视检查，应有明显的接地标识。

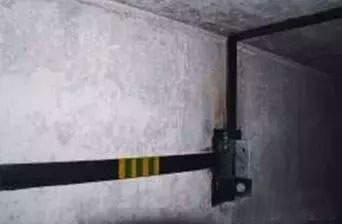

接地线成品图
2、 接地装置
安徽电力安装工艺标准
接地体（线）连接宜使用焊接，焊接应采用搭接焊，其搭接长度必须符合以下规定：
（1） 扁钢为其宽度的2倍，且至少3个棱边焊接。
（2） 圆钢为其直径6倍。
（3） 圆钢扁钢焊接时，长度为圆钢直径6倍。
安徽电力安装设计要点
（1）接地装置的人工接地体，导体截面应符合热稳定和机械强度的要求，还应考虑腐蚀的影响。
（2）接地极的型式、埋入深度及接地电阻值应符合设计要求。
安徽电力安装施工要点
（1）在防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
（2）与公路、铁路或者管道交叉及其他可能使接地线遭受损伤处，均应用管子或者角钢加以保护。接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾。外取的土壤不得有较强的腐蚀性。回填土时应分层夯实。
（3）扁钢与钢管、扁钢与角钢焊接时，除了在其接触部位两侧进行焊接外，还应焊以由钢带弯曲成的弧形或直角形卡子或直接由钢带本身弯成弧形或直角形，再与钢管或角钢焊接。接地体引出线的垂直部分和接地装置焊接部分应做防腐处理。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
（4）当采用热熔焊时，应注意熔接模具的防潮，每首次使用前用喷灯予以驱除潮气。接地线夹入模腔应紧密。
安徽电力安装监理要点
（1）巡视检查接地体（线）连接宜使用焊接，焊接应采用搭接焊，检查搭接长度必须符合设计要求。
（2）巡视检查接地装置在除锈后应做好防腐措施。

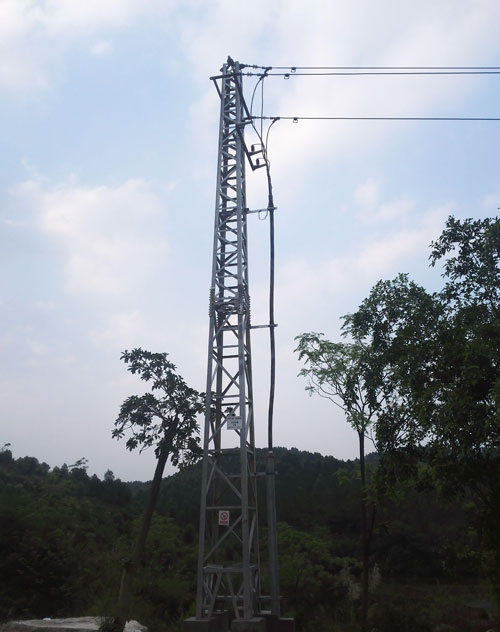

接地装置图

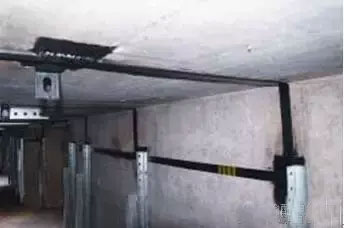

接地装置图
